一、說明
本冊適用于電纜線與構筑物的鋁熱焊接。請?jiān)敿?xì)閱讀本冊后，根據實際情況準備工具，為方便安裝，可以使用您認為更為方便可靠的工具。如有疑問請聯系本公司。
二、工具

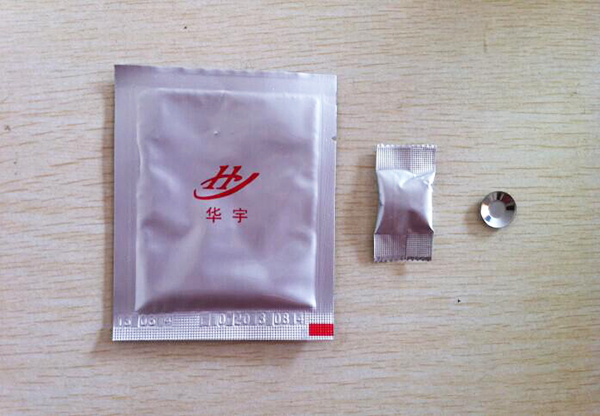

1.鋁熱焊劑(銀色大包);
2.引火粉(銀色小包);
3.金屬墊片(銀色圓片);

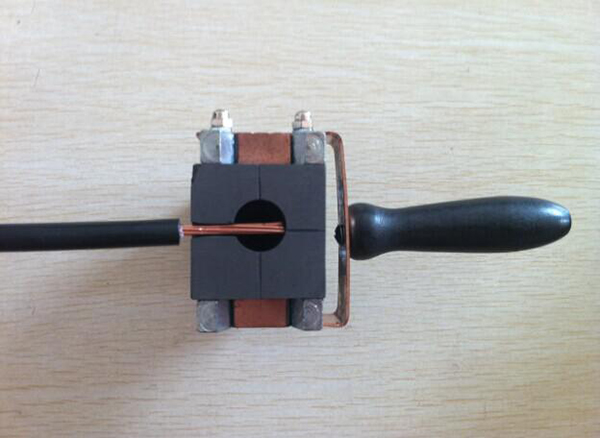

4.鋁熱焊專用模具;
5.打火槍;
6.鑿子、鐵錘、砂紙;
7.鋼刷、毛刷;
三、步驟

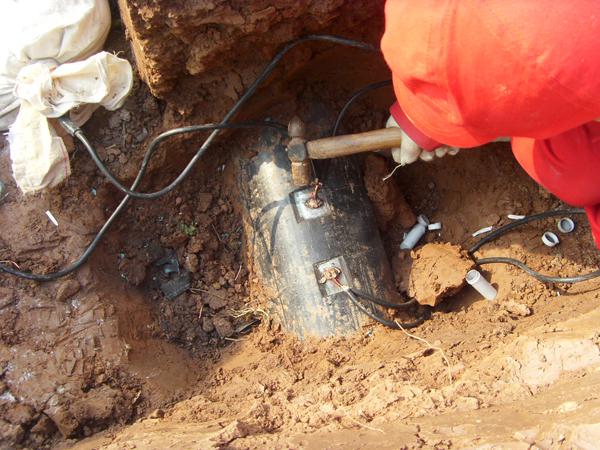

第 一步：破壞管道表面防腐層，除銹、去污。
一般管道表面有不同防腐層，首先用鑿子在焊接點破壞一定面積的防腐層(大約80*80mm2，視模具大小而定，破壞面積要比模具底部面積稍大)，露出管道金屬表面，并除銹打磨，要求表面干燥無油脂(如果有銹跡、油脂則焊接不牢固)。
第二步：剝掉電纜的絕緣保護層，露出長約35mm左右的一段銅芯。銅芯露出的長度根據模具大小而定，規格大的模具，孔槽的長度會稍長;銅芯的長度以通過孔槽，通過圓孔為準。

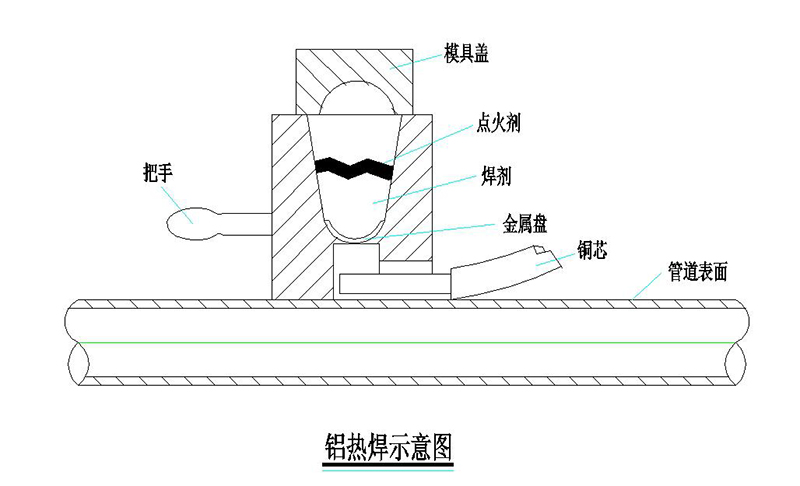

第三步：模具底部(留有電纜孔槽的一面)緊貼住除銹的管屬面，將電纜插入模具底部孔槽。
第四步：打開頂部蓋子，將金屬墊片放入模具，堵住其內孔。金屬墊片成凹凸?fàn)睿⒁猓簩⑼钩鲆幻娉拢湃肽＞邇?nèi)孔。
第五步：剪開鋁熱焊劑(大包)，倒入內孔。因?yàn)榉庞袎|片，所以鋁熱焊劑不會漏下來。
第六步：剪開引火粉(小包)，倒入內孔，以及模具邊沿上少許(以便打火槍引燃)。
第七步：將模具蓋蓋好，用點火槍點燃引火粉。
第八步：引火粉引燃焊劑，焊劑燃燒后把墊片融化成液體，順著內孔流下到銅芯電纜。
第九步：15秒后起模具，清渣，焊接成功。用鋼刷、毛刷等工具清除模具內殘?jiān)詡湎麓问褂谩?/p>
第十步：焊接完后，請鐵錘敲擊看是否焊接牢固，若不牢固，需要重新焊接。
注意事項：
1.操作環境切記要通風良好，周邊5米內沒有易燃易爆物品。
2.引火粉引燃時，務必將其他焊劑和引火粉以及可能燃燒的物品遠離引燃處放置。
3.人切勿處于模具蓋正面，以免受傷。
4.焊劑及引火粉切忌受潮，受潮后應安全廢棄，切勿烘烤使用。
5.焊接時，人員不準圍聚;操作工需佩戴安全勞保工具，避免受傷。
